T-Kiptagon Für 70mm Breitfilm
Isco Optische Werke Gmbh Göttingen |
Read more at in70mm.com The 70mm Newsletter
|
Written by: Isco
Optische Werke Gmbh, T 63/8/1000 Kae. Prepared for in70mm.com by Brian
Guckian |
Date:
22.06.2015 |

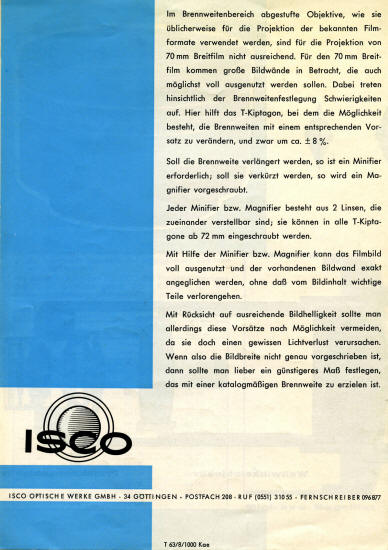

Click
to see an enlargement
Im Brennweitenbereich abgestufte Objektive, wie sie üblicherweise für
die Projektion der bekannten Filmformate verwendet werden, sind für die
Projektion von 70mm Breitfilm nicht ausreichend. Für den 70mm Breitfilm
kommen große Bildwände in Betracht, die auch möglichst voll ausgenutzt
werden sollen. Dabei treten hinsichtlich der Brennweitenfestlegung
Schwierigkeiten auf. Hier hilft das T-Kiptagon, bei dem die Möglichkeit
besteht, die Brennweiten mit einem entsprechenden Vorsatz zu verändern,
und zwar um ca. ± 8 %.
Soll die Brennweite verlängert werden, so ist ein Minifier erforderlich;
soll sie verkürzt werden, so wird ein Magnifier vorgeschraubt.
Jeder Minifier bzw. Magnifier besteht aus 2 Linsen, die zueinander
verstellbar sind; sie können in alle T-Kiptagone ab 72 mm eingeschraubt
werden.
Mit Hilfe der Minifier bzw. Magnifier kann das Filmbild voll ausgenutzt
und der vorhandenen Bildwand exakt angeglichen werden, ohne daß vom
Bildinhalt wichtige Teile verlorengehen.
Mit Rücksicht auf ausreichende Bildhelligkeit sollte man allerdings
diese Vorsätze nach Möglichkeit vermeiden, da sie doch einen gewissen
Lichtverlust verursachen. Wenn also die Bildbreite nicht genau
vorgeschrieben ist, dann sollte man lieber ein günstigeres Maß
festlegen, das mit einer katalogmäßigen Brennweite zu erzielen ist.
Mit dem T-Kiptagon hat ISCO ein Spezialobjektiv zur Vorführung von 70 mm
Breitfilmen geschaffen, das den besonderen Anforderungen des Formates 22
x 48,59 entspricht:
|
More in 70mm reading:
The Ultra
Panavision 70 Projection Lens Adjustment and modifications
The D-150
Curvulon Lens
70mm film projection
lenses for the DP70
Internet link:
Isco Optische Werke Gmbh
34 Göttingen
Postfach 208
Ruf (0551) 31055
Fernschreiber 096877
|

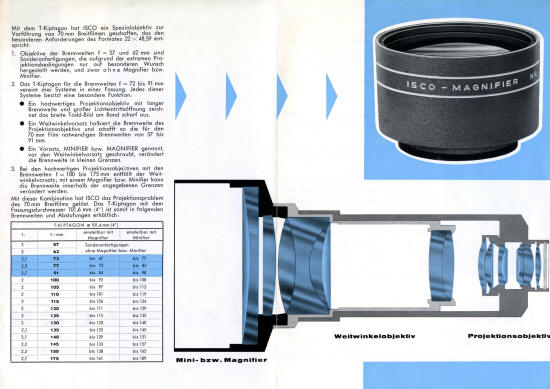

Click
to see an enlargement
1. Objektive der Brennweiten f - 57 und 62 mm sind Sonderanfertigungen,
die aufgrund der extremen Projektionsbedingungen nur auf besonderen
Wunschnergestellt werden, und zwar ohne Magnifier bzw. Minifier.
2. Das T-Kiptagon für die Brennweiten f = 72 bis 91 mm vereint drei
Systeme in einer Fassung. Jedes dieser Systeme besitzt eine besondere
Funktion:
● Ein hochwertiges Projektionsobjektiv mit langer Brennweite und großer
Lichteintrittsöffnung zeichnet das breite Todd-Bild am Rand scharf aus.
● Ein Weitwinkelvqrsatz halbiert die Brennweite des Projektionsobjektivs
und schafft so die für den 70 mm Film notwendigen Brennweiten von 57 bis
91 mm.
● Ein Vorsatz, MINIFIER bzw. MAGNIFIER genannt, vor den
Weitwinkelvorsatz geschraubt, verändert die Brennweite in kleinen
Grenzen.
3. Bei den hochwertigen Projektionsobjektiven mit den Brennweiten f =
100 bis 175mm entfällt der Weitwinkelvorsatz; mit einem Magnifier bzw.
Minifier kann die Brennweite innerhalb der angegebenen Grenzen verändert
werden.
Mit dieser Kombination hat ISCO das Projektionsproblem des 70mm
Breitfilms gelöst. Das T-Kiptagon mit dem Fassungsdurchmesser 101,6 mm
(4") ist somit in folgenden Brennweiten und Abstufungen erhältlich:
|
|
T-KIPTAGON
Ø
101,6 mm (4")
|
|
1: |
f=mm |
einstellbar mit
Magnifier |
einstellbar mit Minifier |
2 |
57 |
Sonderanfertigungen ohne Magnifier bzw. Minifier |
2 |
62 |
2,1 |
72 |
bis 67 |
bis 77 |
2,3 |
77 |
bis 72 |
bis 83 |
2,7 |
91 |
bis 84 |
bis 98 |
2 |
100 |
bis 92 |
bis 108 |
2 |
105 |
bis 97 |
bis 113 |
2 |
110 |
bis 101 |
bis 119 |
2 |
115 |
bis 106 |
bis 124 |
2 |
120 |
bis 111 |
bis 129 |
2 |
125 |
bis 115 |
bis 135 |
2 |
13O |
bis 120 |
bis 140 |
2,1 |
135 |
bis 125 |
bis 145 |
2,1 |
14O |
bis 129 |
bis 151 |
2,2 |
145 |
bis 133 |
bis 157 |
2,3 |
15O |
bis 138 |
bis 162 |
2,7 |
175 |
bis 161 |
bis 189 |
|
|

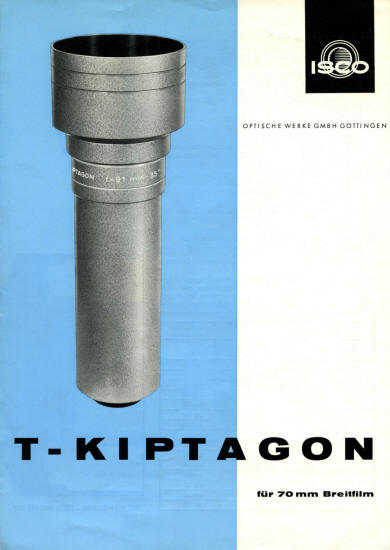

Click
to see an enlargement
|
|
|
|
