Die M.C.S.-70 Field Camera
|
Read more
at in70mm.com The 70mm Newsletter |
| Written by: Christian Appelt, Germany | Date: 04.01.2009 |
 Filmformat65mm Kinefilm nach ISO 2467 Bildformat 52,5x23mm Anm.: Der im Kino projizierte Ausschnitt ist etwas kleiner, um die Negativ-Klebestellen nicht sichtbar werden zu lassen. Die beiden innerhalb der Perforation liegenden Magnetpisten decken das auf dem Film sichtbare Bild seitlich ebenfalls ab. Transportschritt 5-Loch-Schritt (5-perf) Greiferwerk 2 Transportgreifer, 2 Sperrgreifer Greiferwerk als Blockkonstruktion, mit einem Handgriff leicht auswechselbar Objektive folgende Brennweiten in MCS-Spezialfassung 17½mm (Jacobsen Spezial, 150° Bildwinkel) 21mm (Jacobsen Spezial, 120° Bildwinkel) 25mm (Enna) 37mm (Enna) 50mm (Angénieux) 80mm (Zeiss) 135mm (Kilfitt) 600mm (Kilfitt) Anm.: Das 17½-mm-Weitwinkel stand nicht von Anfang an zur Verfügung, wurde um 1966 erstmals eingesetzt. Bis dahin war die kürzeste Brennweite 21mm. Laut Dieter Gäbler wurde das 37mm kaum eingesetzt, da es ein sichtbar »weicheres« Bild erzeugte. Die Brennweitenangaben variieren in zeitgenössischen Texten um 1-2mm. Suchersystem Reflexsucher mit rotierender Spiegelblende aus oberflächenverspiegeltem Acrylglas (Offensektor 160°) Spiegelblende im 45°-, Mattscheibe im 90°-Winkel zur Filmbahn Magazine Außenmagazine für 150 oder 300 Meter 65-mm-Film (500 bzw. 1000 Feet) Bildfrequenz 1 bis 40 Bilder/Sekunde Zählwerk Angabe in Feet Antrieb Als Grundmotor dient der frei regelbare Motor, zusätzliche Motore (z.B. Synchronmotor) können an diesen angesetzt werden. Pilottongenerator für synchrone Tonaufnahme. Betrieb mit 16-Volt-Batterien Gewicht ohne Kassette etwa 13,5 kg drehfertig mit 300-Meter-Kassette etwa 19,5 kg Anm.: Die Gewichtsangaben sind unterschiedlich, für die Kamera ohne Kassette werden minimal 12 kg, maximal 15 kg angegeben, drehfertig mit großer 300m- Kassette und Filmmaterial minimal 19 kg, maximal 25kg. Eine Gelegenheit zum Nachwiegen ergab sich bislang leider noch nicht. |
More
in 70mm reading: MCS 70 - Superpanorama The M.C.S.-70 Process and European Cinema of the 1960s Traumreisen auf breitem Filmband: Das M.C.S.-70-Verfahren MCS 70 - Superpanorama films The Work of Jan Jacobsen Robert Gaffney, cinematographer Notes about the filming of "Motion" and "Sky over Holland" Bob Gaffney, "Motion", "Sky over Holland" Conversations with Olivier Brunet, "Fanny's Wedding" "The making of" Tanakh Bibelen al-Quran MCS 70 Superpanorama Camera For Sale MCS-70 Superpanorama Camera for sale Internet link: First published in Todd-AO festival program, October 2008 Wir danken sehr herzlich M. Jean-René FAILLIOT, Kopierwerk Gulliver-Arane, Paris, der die Fotoaufnahmen der MCS-70 Kamera anfertigte und uns zu Verfügung stellte. |
 Blick durch die Objektivfassung auf die
Filmbahn: In der Bildmitte wird die Unterkante des
Bildfensters sichtbar, das von der Spiegelblende halb verdeckt wird. Der Umlaufspiegel reflektiert
die Mattscheibe des geöffneten Suchers. |
|

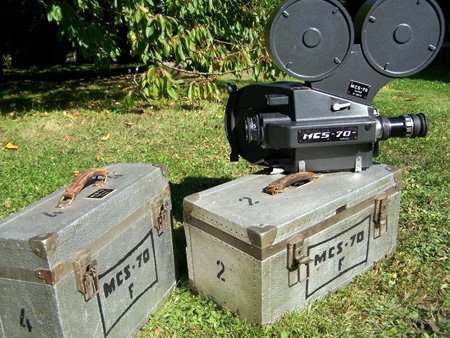

 M.C.S. 65mm Field Camera mit Transportkoffern
und angesetztem Magazin. |
|
 Blick auf die Filmbahn, sichtbar sind die beidseitigen
Transportgreifer und die beiden Sperrgreifer, die während der Belichtung den Film stabilisieren. |
|
 Kamera geschlossen mit Sucherlupentür, links
neben dem Objektiv folgt die Form des Gehäuses
der schrägstehenden Spiegel-Umlaufblende |
|
 Kamera geöffnet: Mattscheibe bei abgenommenerSucherlupe im 90°-Winkel zur Filmbahn; Transportgreiferwerk mit Entriegelung, kombinierte Vor/Nachwickel-Zahntrommel, Anschluß für Filmkassette |
|
Technische Angaben zitiert nach |
|
| DER DEUTSCHE KAMERAMANN Nr. 4/1962, Seite 74ff. Pierre Brard, TECHNOLOGIE DES CAMÉRAS – MANUEL DE L‘ ASSISTANT OPERATEUR, Editions Techniques, Paris 1969, S. 206/207 "Motion" in: AMERICAN CINEMATOGRAPHER, August 1967, S. 578ff. Diverse Pressemitteilungen der Fa. Modern Cinema Systems 1962/63 Prospekt SUPER PANORAMA 70 M/M der »Laboratoires Francais«, Paris, um 1964 |
|
|
